DTR － 132 型压力变送器
DT132 型压力变送器适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。广泛用于石油、化工、冶金、电力、轻工、机械等领域。该产品采用压铸铝外壳配装模拟现场指示器具有多种过程连接件，可在现场调节零点、量程。可配置线性 100% 指针表或 3 / 液晶显示表头。
测量形式：表压 (G) 、绝压 (A) 、相对压 (B) 工作温度： (-40 ～ 85) ℃ 补偿温度： (-10 ～ 70) ℃ 温漂系数：仅为± 0.01%FS/ ℃（如有特殊要求，可以生产出温漂系数不超过 ± 0.005%FS/ ℃的精度。） 综合精度： 0.1 、 0.2 、 0.5 稳 定 性：小于 0.2%FS/ 年、 0.5%FS/ 年 过 载： 1.5 ～ 5 倍 FS 电源电压： 24VDC 输出选择： (4 ～ 20)mA 、 (0 ～ 10)mA 、 0 ～ 5V 、 1 ～ 5V
DT132 型压力变送器技术参数： 主要特点 : 完善的电路补偿技术，使线性更佳，温漂系数仅为± 0.01%FS/ ℃（特殊型 可以达到± 0.005%FS/ ℃的精度） 具有反向极性保护及限流保护 量程范围宽 : 大 300MPa, 小 0.2KPa 零点误差小 精度高 : 可达 0.1% 零点、满点可在外部连续调节，量程迁移范围宽 各种封装结构，接口可按用户要求加工，适应范围广 抗浪涌、抗射频干扰，适用于变频等强干扰工业环境 高分辨率、高阻抗、低功耗 传感器芯片可选（陶瓷压阻、扩散硅等） 测量准确，长期稳定性好 外型结构：
电子外壳：合金铝 主体结构：不锈钢 涂 层：塑料喷涂 压力接口： M20 × 1.5( 标准接口 ) M27 × 2 （齐平膜标准接口） 外螺纹连接为标准 M20 × 1.5 接口，内孔Ф 3mm( 如有特殊要求可按要 求加工 ) 。 连接件材料为 316 不锈钢。 零点校准调节范围为变送器标准量程的 -8% ～ 20% ，满量程校准调节范围为 变送器标准量程的 50% ～ 100% ，连续可调（调节完毕，要盖好密封盖并拧紧）。
适用范围： 用于石油、化工、冶金、电力、医药卫生、酿酒及食品加工等工业领域，测量液体，气体和蒸汽的压力及液位 测量对象：液体、气体和蒸气

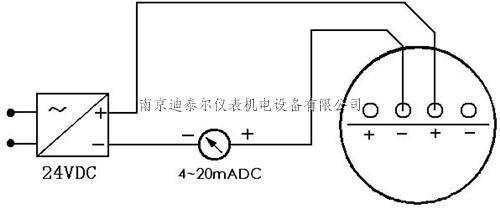

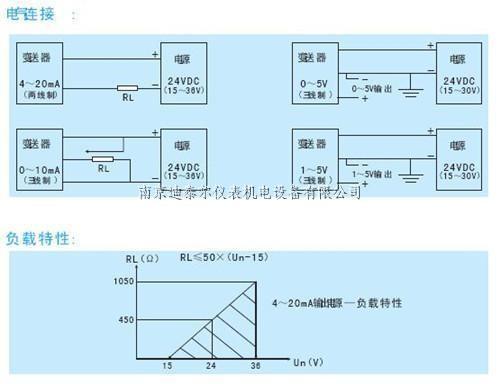

典型接线图如下图：

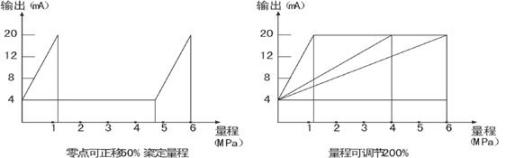

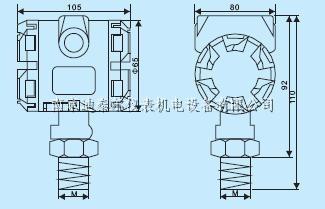

若选配了现场显示表头，则接线端子在现场显示器的后端，接线时请先将现场显示器卸下（注意要小心，以免将显示器的连线拉断）即可露出如图 1 所示的接线端子。其中 四 结构尺寸 电子外壳：合金铝； 主体结构：不锈钢； 涂 层：塑料喷塑； 压力接口： M20 X1.5 （特殊可订制） 五 零点量程迁移（需此功能，定货时请说明） 零点迁移为大量程的 50% ；量程调节为极限量程的 200%FS 。 例如：极限量程为 6MPa 的 WNK801 型压力变送器，其零点可迁移到 3MPa ， 量程可在 3 ～ 6MPa 内任意调节。（如图 2 所示）
图 2 3六、安装方式 WNK801 型压力变送器的压力接口为 M20 X1.5 的不锈钢螺纹（安装请参见图 3 ）。
图 3 七、零点和满程调节 打开装有电子线路板一端的旋盖，如图 4 ， 图中标有 ROT1 的电位计为零点调节， ROT2 为满程调节。 注：若非必要，请不要轻易调节零点和满程！

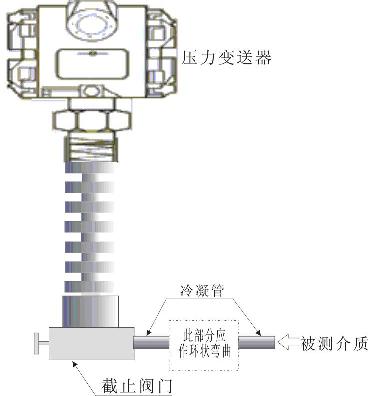

图 4 八、微压力（小于 1.5 kPa ）变送器的安装说明 WNK801 型微压力变送器的安装位置会对变送器的零点输出产生影响，可在变送器安装结束后，对零点输出进行调整，在没有标准压力源的情况下禁止调节满程电位器，否则会严重影响变送器的精度。 八、关于中温型的安装说明（非常重要） E 型的压力变送器 , 压力接口部分采用 316 不锈钢散热片，增大了散热面积，可有效的降低被测介质的高温对变送器的温度影响。但当被测介质温度超过 120 ℃时，必须采用冷凝引压管，长度在 1.5 米左右为宜，且进行弯曲处理。并且在变送器接入被测介质时不能马上将被测介质引入变送器，应在冷凝管和变送器之间加装截止阀门，等冷凝管内的介质温度底于 120 ℃时方可打开阀门，将被测介质引入变送器。否则，由于温度过高，可能会使变送器内的敏感部件在高温下损坏。具体可参见图 5 ：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
