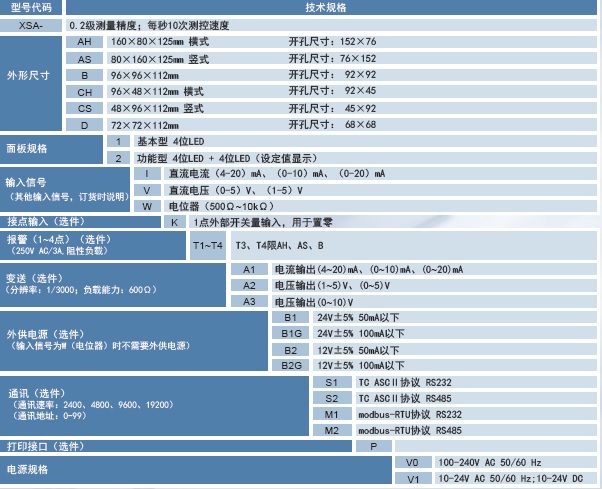

XSA位移/计数/角度显示控制仪,配接电阻尺,电涡流位移传感器

■ 配接电阻尺,电涡流位移传感器等。
■ 0.2级精度,测控速度每秒10次。显示范围-1999~9999。
■ 面板按键及开关量输入置零功能。

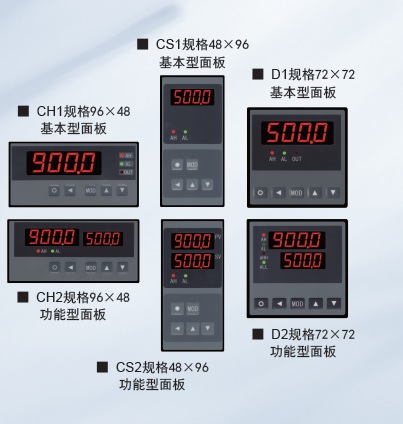

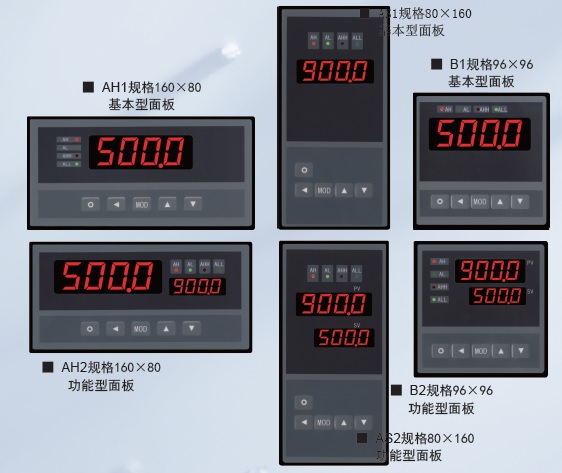

■ 基本型,功能型两种可选择的面板形式。
■ 8段折线修正功能。
■ 可选配1~4点报警输出。包括测量值上限、测量值下限,偏差上限,偏差下限,偏差基本值五种基本报警方式
和与五种基本报警方式对应的五种待机报警方式。
(待机报警方式:指仪表通电时即使处于报警区域也不报警,当测量值进入不报警区域后建立待机条件,此后正常报警)。
■ 4种可选配的外供电源。
■ 可选配通讯、变送和打印功能。

XSA

XSA

XSA

XSN系列 智能计数器
① 单相或双相正交脉冲输入,高计数频率10kHz;
② 8位或5位LED显示,可设置宽范围计数比率0.0001~45.000


内容

代码说明

XSN/

单路脉冲输入,外供传感器电源(≥50mA)

外形
尺寸

A—

160(W)×80(H)×125(L)

B—

96(W)×96(H)×112(L) (显示方式只能选择S)

C—

96(W)×48(H)×112(L)

面板形式

H

横式

F

方形

显示方式

S

5位显示,显示范围-19999~45000

L

7位显示,显示范围-9999999~9999999

输入类型

1

单脉冲输入

2

双相正交脉冲输入,可识别正、反向运动(选择该项时必须选择外供)

D

10Hz以下单输入,适合低速计数,防输入信号抖动

预约输出功能

T0

无预置输出

T1

1点预置输出

T2

2点预置输出

外部控制功能

K0

无外部控制功能

K1

外部控制回零

K2

外部控制回零,加/减

K3

外部控制回零,加/减,锁定

外供传感器电源

B0

无外供电源

B1

外供 24V DC,误差小于±5%,50mA

B2

外供 12V DC,误差小于±5%,50mA

B3

外供5V DC

B4

其它

通讯接口(注1)

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

打印单元接口(限A、B型仪表)

P

打印接口

P1

打印一体化(需定制)

变送输出
(仅限于显示方式为S的仪表)

A0

无变送输出功能

A1

电流输出(4~20)mA、(0~10)mA或(0~20)mA

A2

电压输出(0~5)V、(1~5)V

A3

电压输出(0~10)V

A4

其它输出

计数比率方式

C1

单计数比率方式

C2

多计数比率方式(限显示方式为S仪表)

仪表电源

V0

100V AC~240V AC

V1

10V DC~36V DC

非标准功能

N

N表示非标功能

Modbus通讯协议选项

-M



注:1、通讯和打印不能同时存在;
