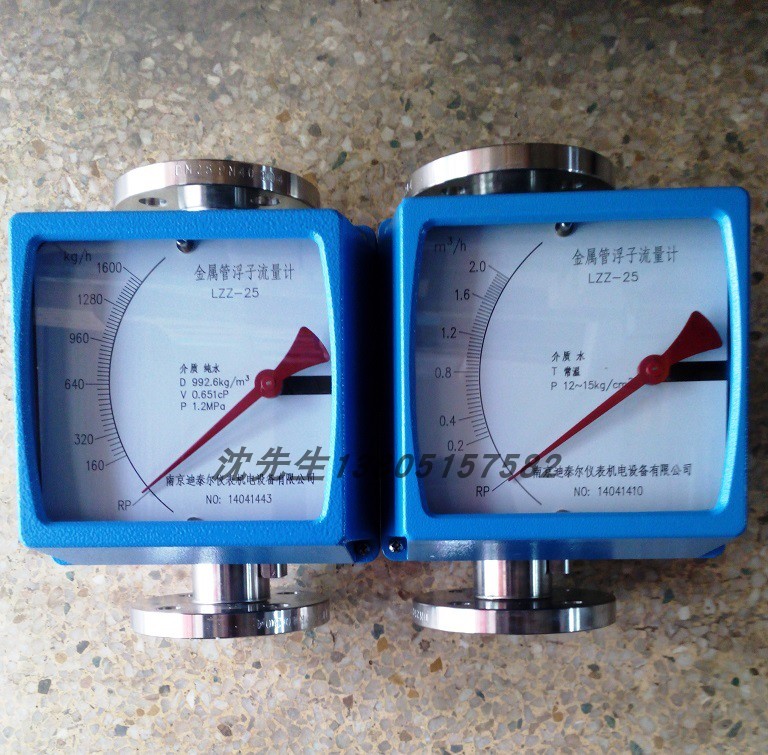

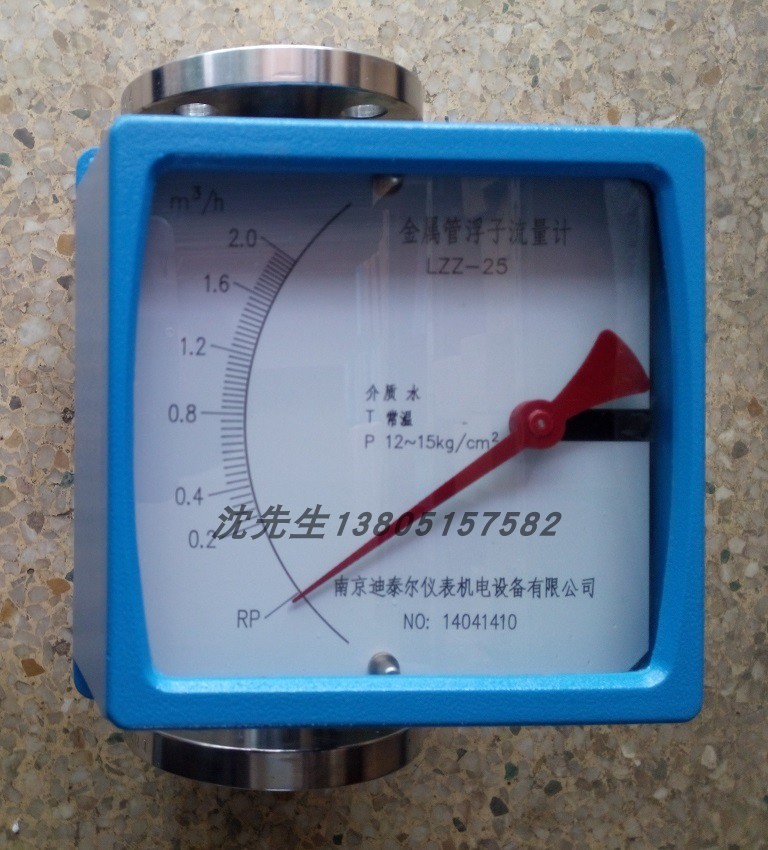

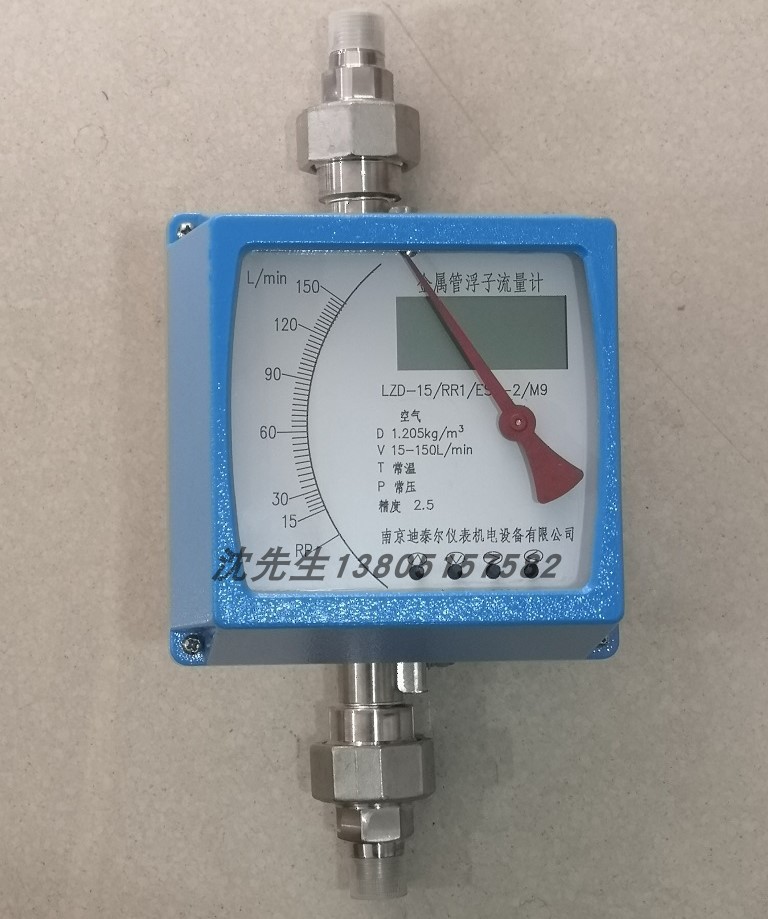

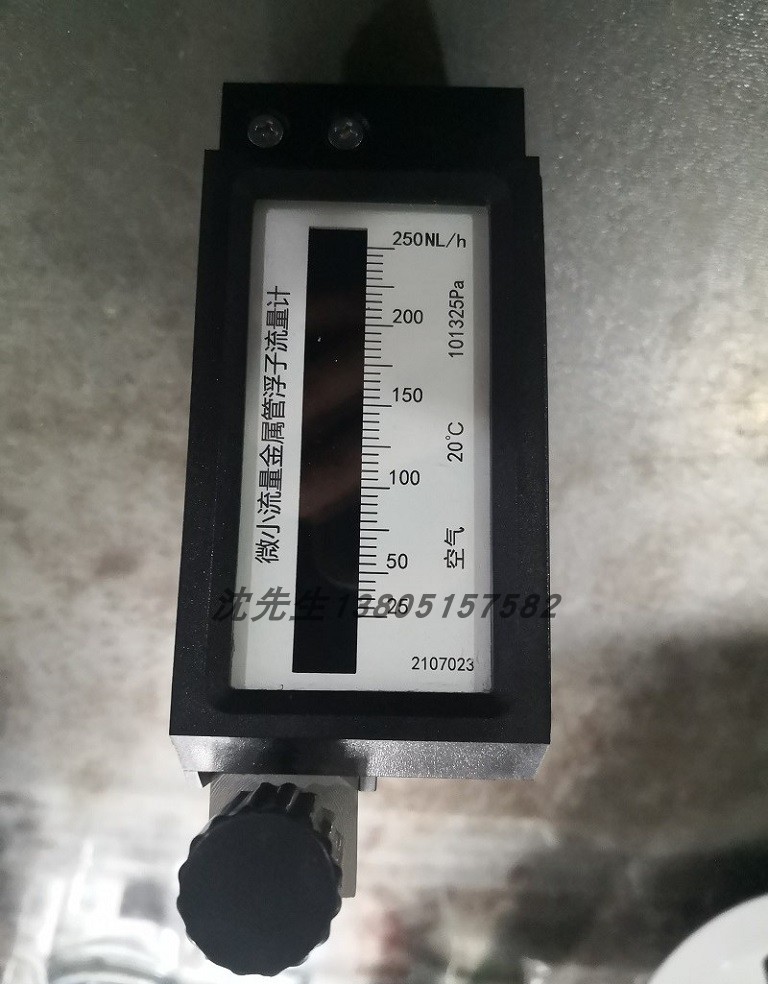

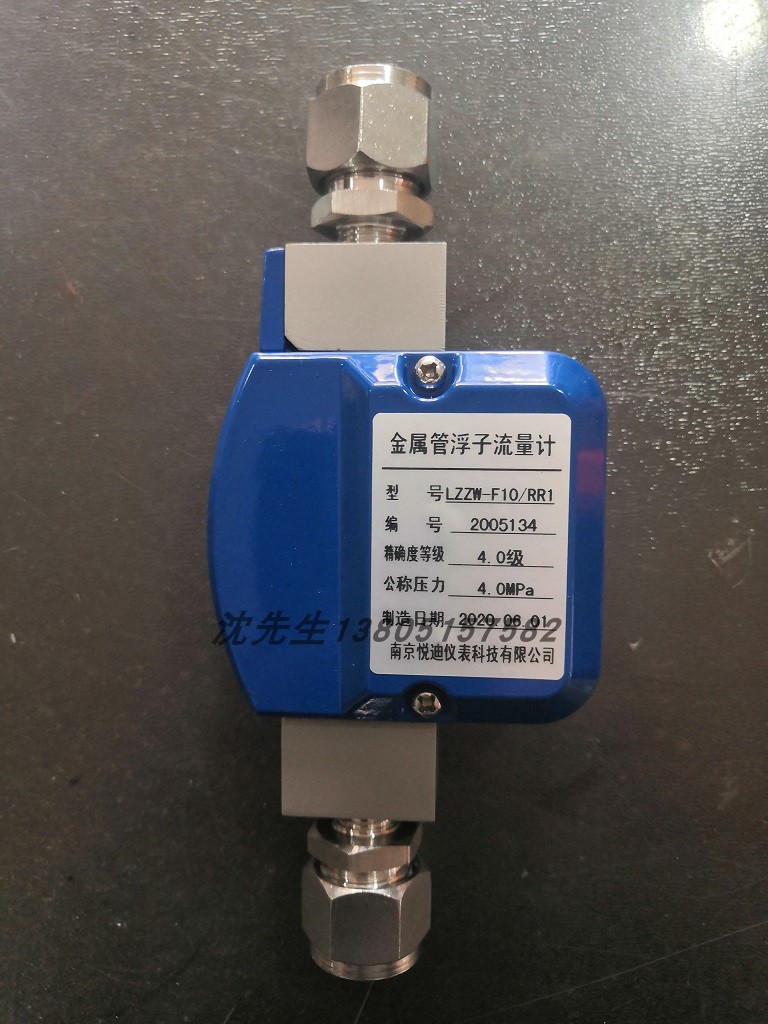

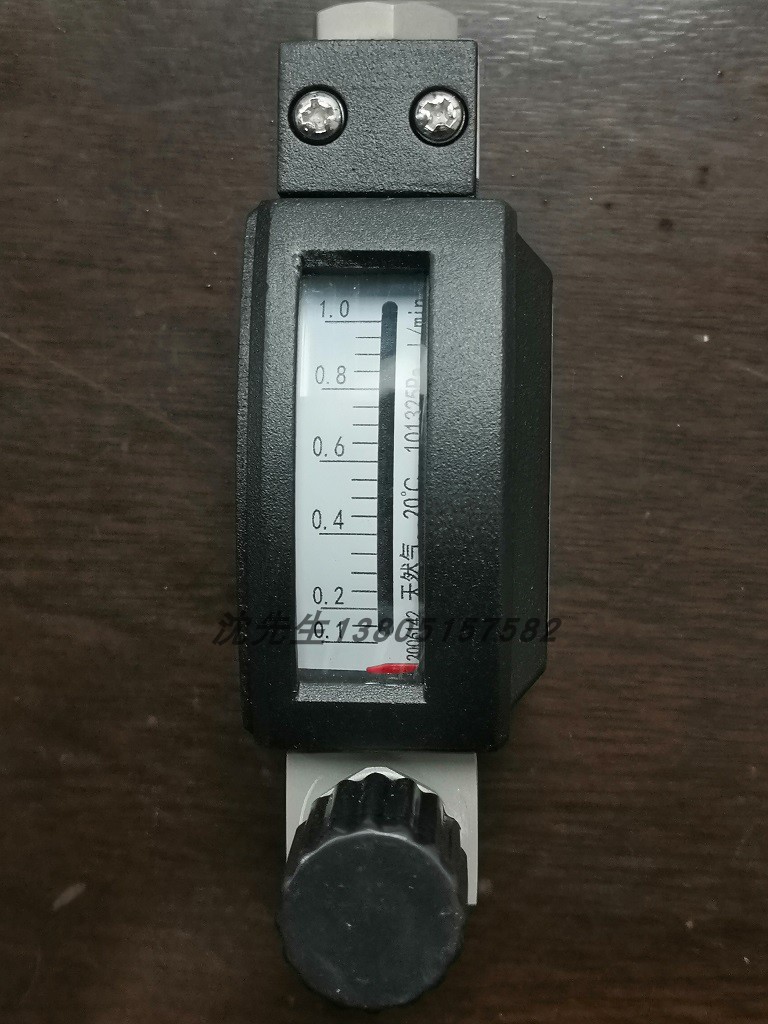

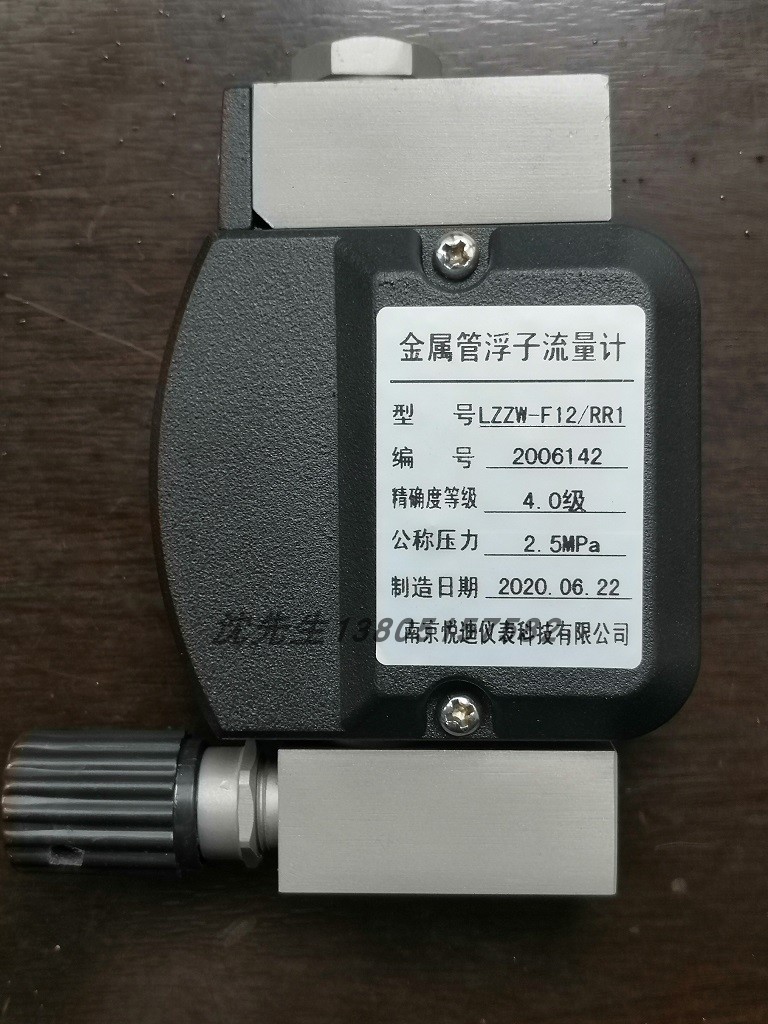

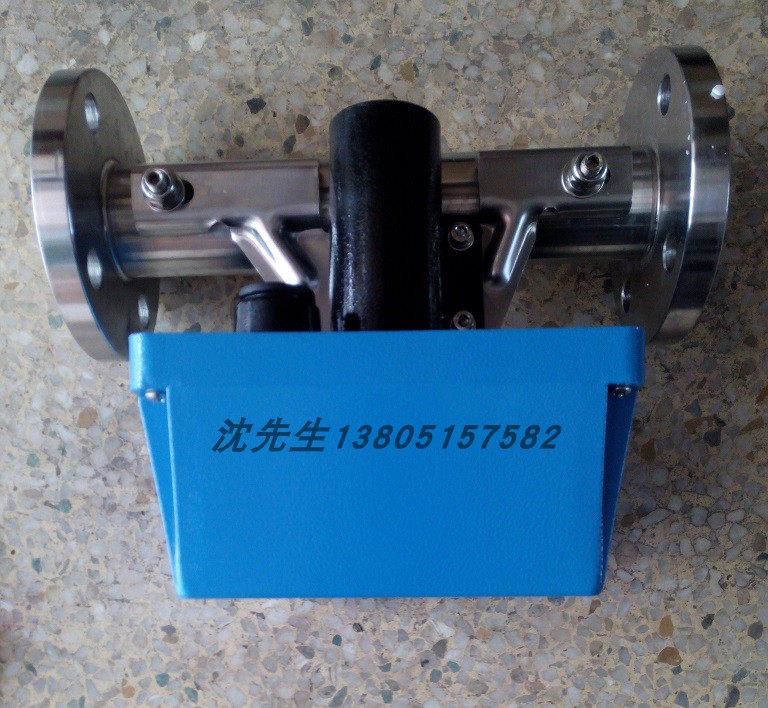

   LZ型系列金属管浮子流量计 ,采用可变面积式测量原理,生产的金属管浮子流量计。流量计主要由三大基本部分组成:1、测量管体;2、锥形浮子; 3、指示器。浮子的位移量与流量的大小成比例,通过磁耦合系统,以不接触方式,将浮子位移量传给指示器指示出流量的大小。也可配装不同的转换器,将流量值转换成标准如 4-20mA电远传信号,实现远距离显示、记录、积算和控制等功能。
   LZ型系列金属管浮子流量计,适用于测量液体、气体。在测量管的设计上针对不同的管道条件、特殊流体的测量要求,配置了多种结构型式的测量管,如保温夹套型、带阻尼器型等。除了标准的可选外,还可以为用户进行特殊设计,如高压型、高温型等,大限度的满足用户的要求。
  LZ型系列金属管浮子流量计,在指示器的设计上可以为各种应用场合提供可靠适用的功能组合。如现场指针指示,LCD显示瞬时和累积流量等,在指示器供电选择方面有电池供电、24VDC供电、220VAC供电,方便用户现场情况进行选择。LZ型系列金属管浮子流量计,以其结构简单,使用寿命长、线性刻度、可用于测量液体和气体等优点而得到广泛应用,诸如石油、化工、发电厂、食品工业、制药工业、水处理工业以及其它工业领域。

技术参数

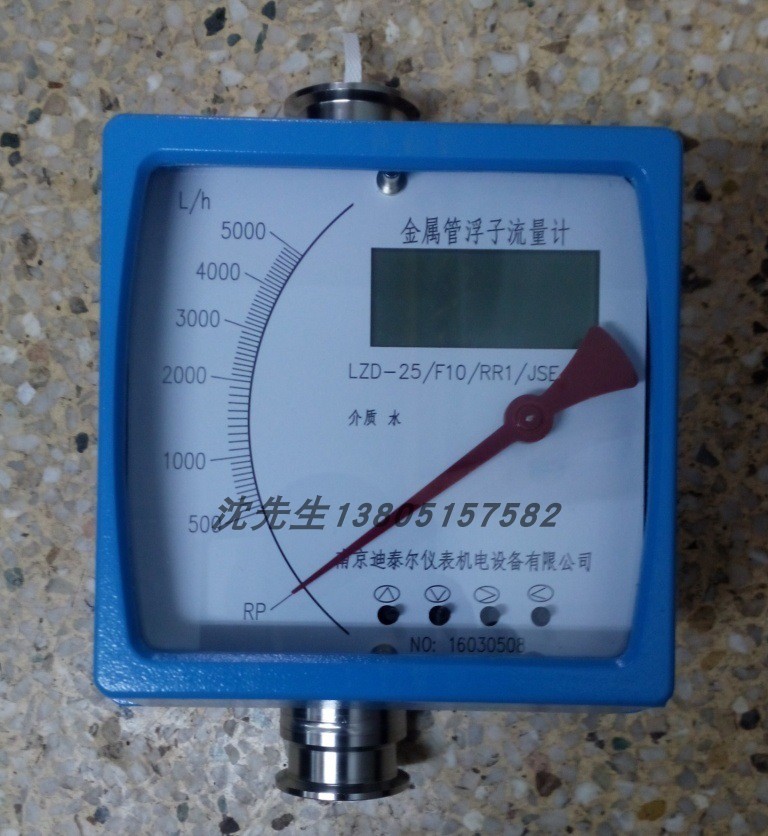

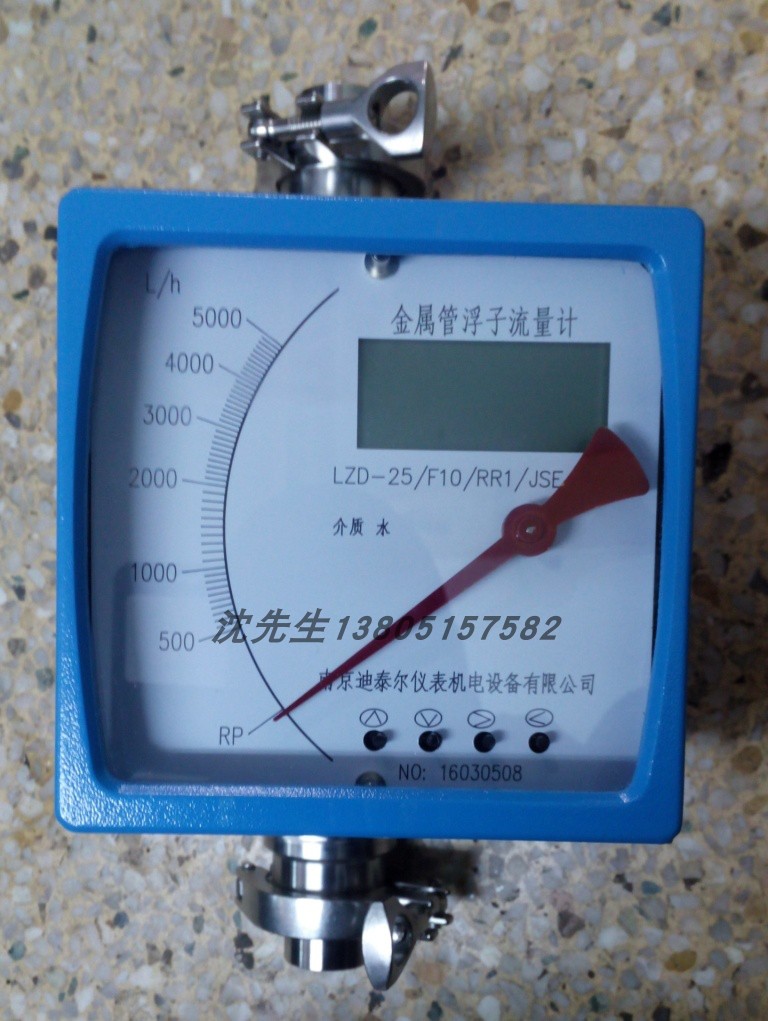

方型指示器

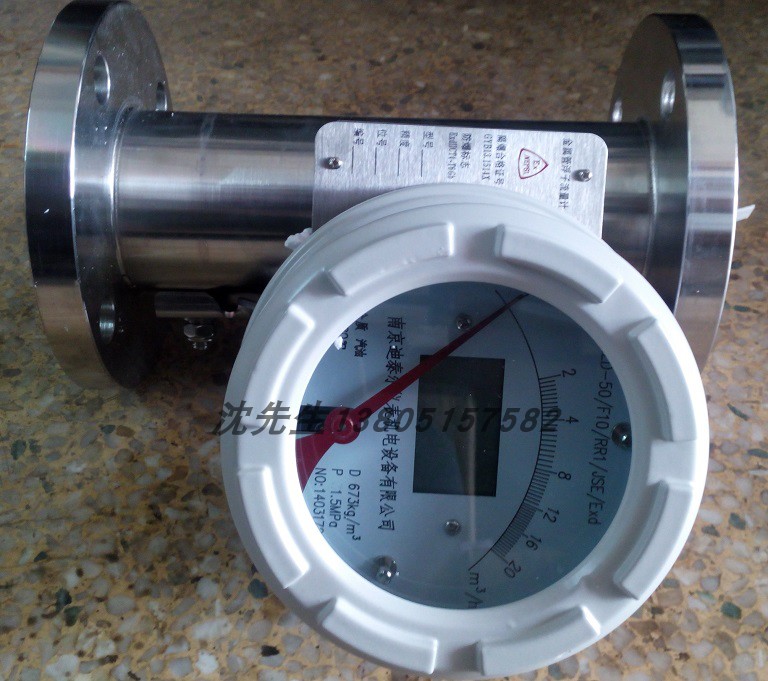

圆型指示器

仪表型号

LZ系列金属管浮子流量计

介质温度 -80∽200℃ 标准型

测量范围

(点值)从流量表选择

0∽85℃ 防腐型 (衬氟)

20℃ 2.5-150,000L/h

-80∽300℃ 高温型

空气 1.013bar abs 20℃ 0.07-3000m³/h

环境温度 -25∽60℃

量程比

10: 1 5:1

防护等级 IP65

精度等级

1.5 2.5

电信号输出 输出信号 4-20mA(两线制)

压力损失

见流量表

线性度 1%

测量管

孔板测量管 锥形测量管

温度影响 0.5%/10℃

刻度盘分度

依据流量单位划分

电气接口 M20×1.5 标准型

仪表口径

DN15-DN150

供电电源 24V DC标准型

法兰连接

DN15-DN50/PN4.0 DN80-DN150/PN1.6

电源消耗 ≤3W

法兰标准

GB/T9119-2000

限位报警 供电电源 24V DC



也可按用户提供法兰标准制造

电源消耗 ≤3W

保温夹套法兰 DN15 DN25 /PN4.0

触点容量 3A/220V

保温夹套管

Φ20

工作温度 -25∽60℃

特殊类型

高压型、螺纹型和其他特殊型

防爆等级 ExibⅡCT5 ExdⅡBT5

介质粘度

DN15≤5mPa.s

防爆关联设备

本安型安全栅 LB906



DN25~ DN150≤250mPa.s





LZZ就地指示型

LZD电远传型

口径

15

20

25

32

40

50

65

80

100

125

150

结构形式

F10 下进上出型(可以缺省)

F11 下进侧出型

F12 侧进侧出型

F13 右进左出型

F14 左进右出型

接液材质

RR0

316 / 0Cr18Ni12Mo2Ti

适用于结构型式

F10

F11

F12

F13

F14

RR1

304 / 1Cr18Ni9Ti

F10

F11

F12

F13

F14

RL

316L

F10

F11

F12

F13

F14

RP

PTFE

F10









Ti

钛合金

F10









HC

哈氏合金

F10









附加结构



T

夹套型

适用于测量器类型

F10









Z

阻尼型

F10

F11

F12

F13

F14

G

高温型

F10

F11

F12

F13

F14

Y

高压型

F10

F11

F12

F13

F14

指示器

(对于远传4-20mA标准电流信号指示器,可以选择+ HART协议)
现场指针显示瞬时流量
24VDC供电,现场指针显示瞬时流量,非接触变送器,远传4-20mA标准电流信号
带一上限报警点输出
带一下限报警点输出
带一上限和一下限报警点输出

缺省

ES

K1

K2

K12

JSB

电池供电,
LCD显示瞬时流量和累积流量

JSC

240VAC供电,LCD显示瞬时流量和累积流量
24V DC供电,LCD显示瞬时流量和累积流量
24V DC供电,LCD显示瞬时流量和累积流量,远传4-20mA标准电流信号
对于远传4-20mA标准电流信号指示器,可以选择+HART协议

JSD

JSE

HART

防爆型式



缺省

普通型

方型指示器



Exi

本安防爆型

方型指示器



Exd

隔爆型

圆型指示器



举例:LZ□-□ □ □ □ □ □ □注:无选择项可以缺省。 LZ D-15 /F10/RR0/T/ES/HART/Exi

说明:电远传/DN15口径/下进上出型/材质 0Cr18Ni12Mo2Ti/夹套型/4-20mA/HART协议/本安防爆

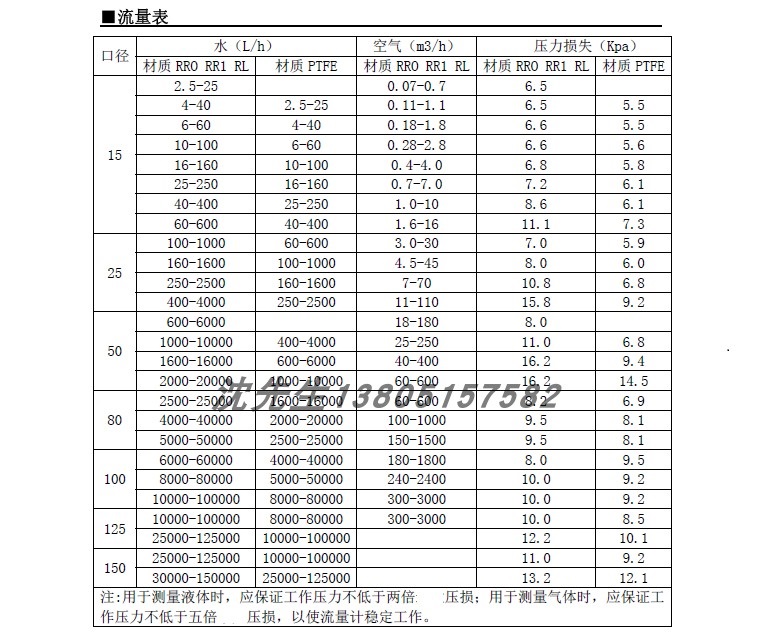

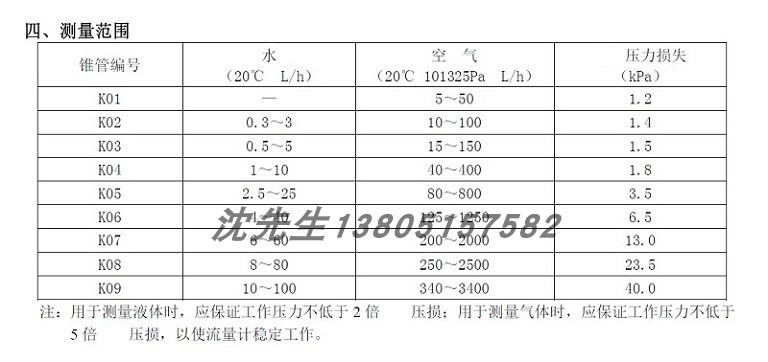

口径

水(L/h) 20℃ 101325Pa

空气(m³/h) 20℃ 101325Pa.abs

大压力损失(Kpa)

材质 RRO RR1 RL

材质 PTFE

材质 RRO RR1 RL

材质 RRO RR1 RL

材质 PTFE

15

2.5-25



0.07-0.7

6.5



4-40

2.5-25

0.11-1.1

6.5

5.5

6-60

4-40

0.18-1.8

6.6

5.5

10-100

6-60

0.28-2.8

6.6

5.6

16-160

10-100

0.4-4.0

6.8

5.8

25-250

16-160

0.7-7.0

7.2

6.1

40-400

25-250

1.0-10

8.6

6.1

60-600

40-400

1.6-16

11.1

7.3

25

100-1000

60-600

3.0-30

7.0

5.9

160-1600

100-1000

4.5-45

8.0

6.0

250-2500

160-1600

7-70

10.8

6.8

400-4000

250-2500

11-110

15.8

9.2

50

600-6000

250-2500

18-180

8.0

6.5

1000-10000

400-4000

25-250

11.0

6.8

1600-16000

600-6000

40-400

16.2

9.4

2000-20000

1000-10000

60-600

16.2

14.5

80

2500-25000

1600-16000

60-600

8.2

6.9

4000-40000

2000-20000

100-1000

9.5

8.1

5000-50000

2500-25000

150-1500

9.5

8.1

100

6000-60000

4000-40000

180-1800

8.0

9.5

8000-80000

5000-50000

240-2400

10.0

9.2

10000-100000

8000-80000

300-3000

10.0

9.2

125

10000-100000

8000-80000

300-3000

10.0

8.5

25000-125000

10000-100000



12.2

10.1

150

25000-125000

10000-100000



11.0

9.2

30000-150000

30000-125000



13.2

12.1

注 :1.用于测量液体时,应保证工作压力不低于两倍大压损;用于测量气体时,应保证工作压力不低于五倍大压损,以使流量计稳定工作; 2.可以根据用户要求,定制DN20 、DN32 、DN40、 DN65 等规格。

磁过滤器
如果介质中含有铁磁性颗粒,应在流量计入口处安装磁过滤器。磁过滤器中装有螺旋方式排列的磁棒,以大限度的减小压力损失,磁过滤器有两种类型,适用于所有仪表尺寸。材质为304、316或 316L。用于腐蚀性介质时筒体,磁棒由 PTFE包裹,防止被介质腐蚀。 磁过滤器法兰连接尺寸与相对应的流量计相同。

阻尼
如果流量计的入口流量(压力)不稳定,尤其是对于气体的测量,为保证仪表的测量精度和延长仪表的使用寿命,设计了阻尼器结构,它的结构如图所示。

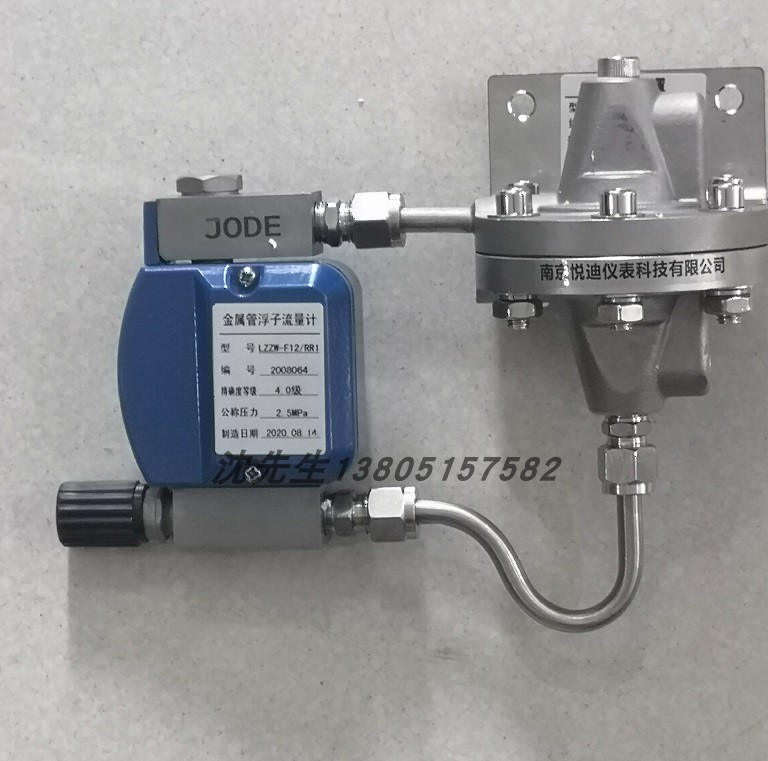

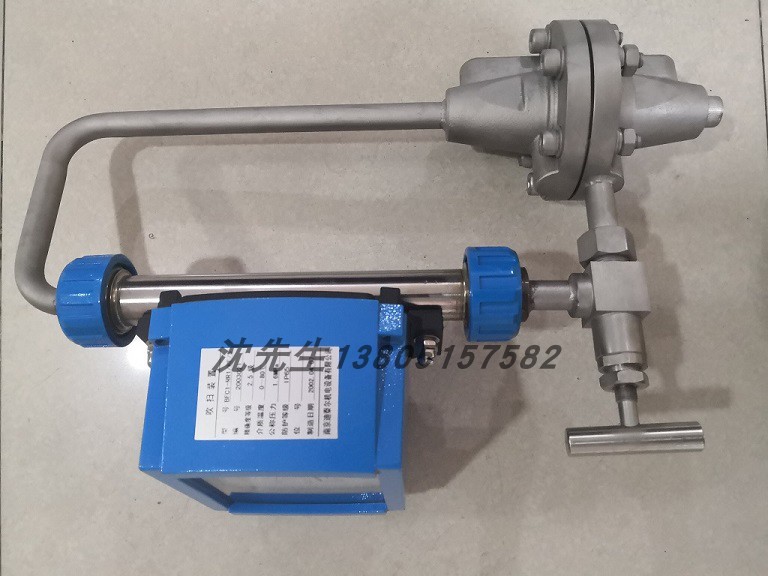

对于有微小颗粒或灰尘的气体,不适于使用阻尼器。在这种情况理,为确保正常运行要求入口压力大于仪表压损的 5倍。对于 DN15口径也可采用压力调节器(恒流器)来稳定流量。

■信号接线:
电信号输出供电电源 24V DC标准型
输出信号 4-20mA(两线制)线性度 1%温度影响 0.5%/10℃
大负载电阻 270Ω(24V DC)
电气接口 M20×1.5 标准型
电源消耗 ≤3W
防爆等级 ibⅡCT5
防爆关联设备 安全栅LB906

本安防爆系统
LZD系列金属管浮子流量计必须与 LB906齐纳安全栅配套使用构成本安防爆系统。本安全系统的布线应尽量避免外界电磁干扰的影响,并将电缆分布参数控制在 0.08μF和 2 mH以内。与安全栅相连的控制室仪表的高工作电压或其内部可能产生的高电压不得高于 250V rms。安全栅必须安装在安全场所。安全栅的安装、使用和维护应遵守使用说明书。用户在安装、使用和维护 LZD系列金属管浮子流量计时,务必认真阅读产品说明书,并同时遵守《中华人民共和国爆炸危险场所电气安全规程》。
金属管浮子流量计外壳设有接地端子,用户在使用时应可靠接地。

上下限报警开关
LZ系列金属管浮子流量计的限位开关报警装置由限位指针、无触点开关、渐近板、内置放大继电器、电源组成,电源需要分离安装,当渐近板通过无触点开关缝隙时,产生报警信号。用户根据需要装置一个或两个报警系统,开关点可以通过刻度盘上的限位指针来设置,以实现任意流量的上限、下限或上下限的预置报警。限位指针的位置同时指示限位值。
限位报警供电电源 24V DC; 电源消耗≤3W; 触点容量 3A/220V ;工作温度-25∽60℃。限位开关报警装置采用表内预置转换放大继电器,直接输出触点容量 3A/220V常开(标准型)或常闭信号。
