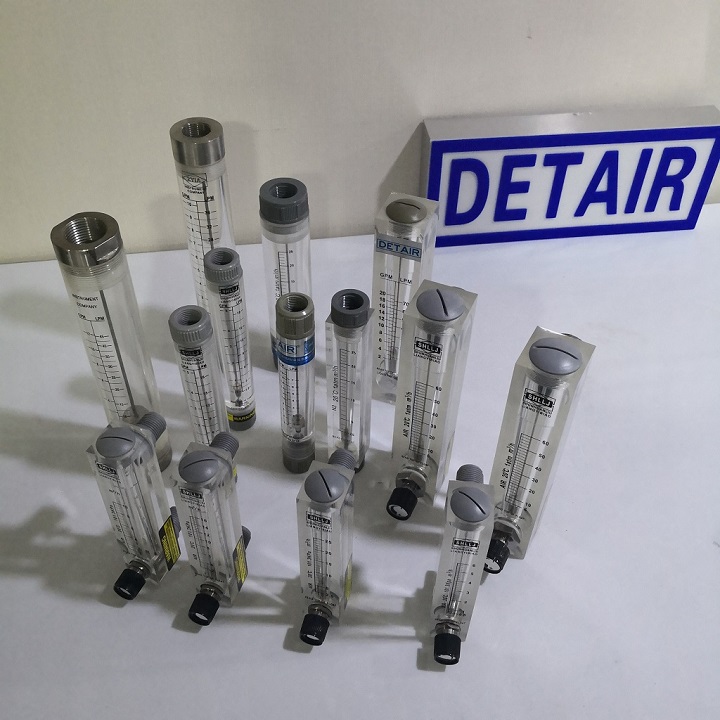

有机流量计

有机流量计

有机流量计





面板式

有机玻璃

流量计

型号规格

液体测量范围

接口螺纹

尺寸(mm)

GPM

LPM

0.5GPM

0.1-0.5

0.1-2

1/2"外接   1/4"内接

总长:171    两接头中心距127

1GPM

0.2-1

1-4

2GPM

0.2-2

1-7

3GPM

0.3-3

1-11

5GPM

0.5-5

2-18

10GPM

1-10

5-35

1"

总长:226   两接头中心距160.5

15GPM

2-15

10-60

20GPM

2-20

10-70

30GPM

5-30

20-120

35GPM

15-35

50-130

40GPM

5-40

10-150

50GPM

10-50

50-190

2"

总长:281    两接头中心距189.2

60GPM

10-60

20-220

80GPM

20-80

70-300

100GPM

25-100

100-350

150GPM

30-150

100-550

5GPM

0.5-5

2-18

1/2"

总长:206   两接头中心距165

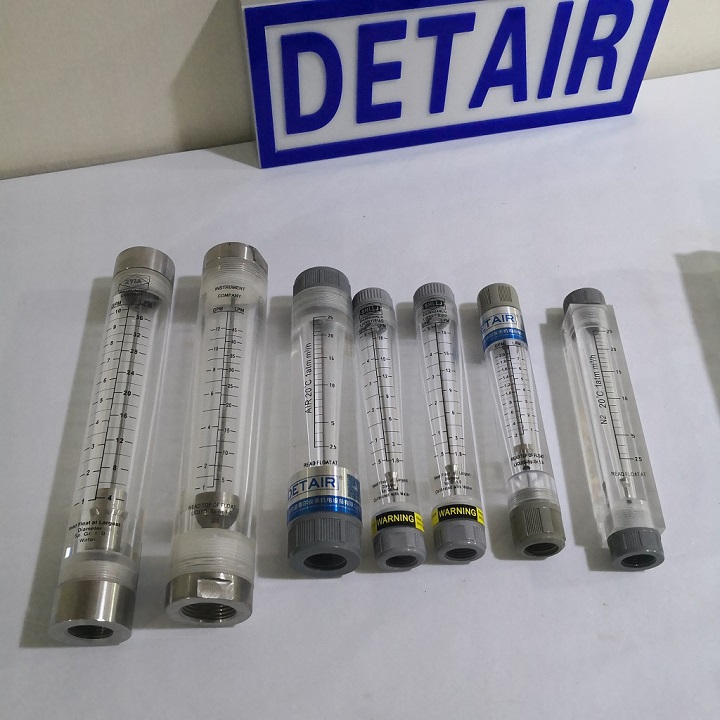

有机管道流量计



管道式有机玻璃流量计

型号规格

液体测量范围

接口螺纹

尺寸(mm)

GPM

LPM

0.5GPM

0.1-0.5

0.1-2

1/2"内接/1/2外接

外接式总长:234  内接式总长:232

1GPM

0.2-1.0

1-4

2GPM

0.2-2

1-8

2.5GPM

0.2-2.5

1-9

5GPM

0.5-5

1.8-18

8GPM

1-8GPM

3-30

10GPM

2-10

10-40

1-1/4"外接3/4"内接

外接式总长:330  内接式总长:283



20GPM

4-20

20-70

1-1/2"外接1"内接

外接式总长:314  内接式总长:295



30GPM

5-30

20-110



40GPM

4-40

15-150



60GPM

20-60

80-225



80GPM

20-80

100-300

2"外接    2"内接

外接式总长:400  内接式总长:365



100GPM

20-100

100-350



150GPM

50-150

200-560



200GPM

60-200

200-800

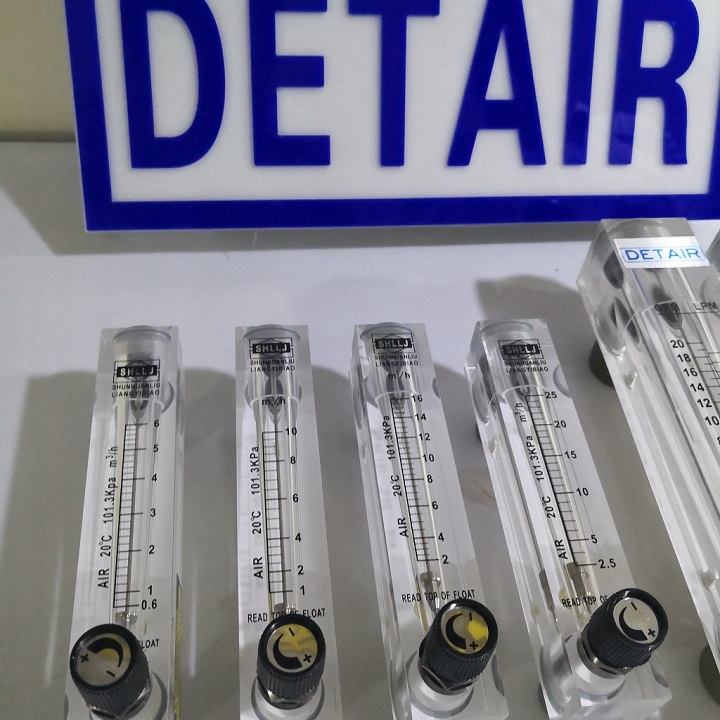

气体 有机玻璃流量计



型号规格

气体测量范围

连接方式

尺寸(mm)

LZQ(面板式)

0.5-3M3/H

1/2"外接    1/4"内接

总长:171       两接头中心距127

0.6-6M3/H

1-10M3/H

1-12M3/H

1.6-16M3/H

2.5-25M3/H

25-250M3/H

1"外接

总长226         两接头中心距154

LZQ(半圆)

5L/MIN

¢8mm      软管连接

总长:90mm

10L/MIN

5L/MIN

¢8mm      软管连接

总长:70mm

0-3L/MIN

¢8mm      软管连接

总长:80mm

0-5L/MIN

5L/MIN

¢8mm      软管连接

总长:115mm

10L/MIN

15L/MIN

5L/MIN

¢8mm      软管连接

总长:120mm

10L/MIN

15L/MIN

20L/MIN

25L/MIN

LZQ(小方)

0-4L/MIN

¢8mm      软管连接

总长:100mm



0-10L/MIN

5L/MIN

总长:120mm

10L/MIN

15L/MIN







面板式流量计

产品型号

气体流量范围LPM(L/min)

接口螺纹

流量计总长度

LZM-6T

4-40LPM(L/min)

M18*1.5外接     1/4内接

102mm .两接口中心距75mm

LZM-6T

0.5-3LPM(L/min)

M18*1.5外接     1/4内接

LZM-6T

1-10LPM(L/min)

M18*1.5外接     1/4内接

LZM-6T

2-20LPM(L/min)

M18*1.5外接     1/4内接

LZM-6T

10-100LPM(L/min)

M18*1.5外接     1/4内接

LZM-6T

30-300ml/min

M18*1.5外接     1/4内接

面板液体流量计

LZM-6T

0-3LPM(L/min)

M18*1.5外接     1/4内接

LZM-6T

16-160mL/min

M18*1.5外接     1/4内接









管道式气体流量计

产品型号

气体流量范围m3/h

接口螺纹

流量计总长度

LZM-15G

6-60L/min

1/2内接、1/2外接

外接总长234mm、内接总长232mm

LZM-15G

1-10m3/H

1/2内接、1/2外接

LZM-15G

25-100L/min

1-1/4"外接3/4"内接

LZM-15G

30-300L/Min

1/2内接、1/2外接

LZM-15G

1.6-16m3/H

1/2内接、1/2外接



LZM-25G

25-1000L/min

1-1/4"外接3/4"内接

外接式总长:330  内接式总长:283

LZM-25G

   4-40m3/h

1-1/4"外接3/4"内接

外接式总长:330  内接式总长:283

LZM-40G

50-250m3/h

1.2寸外接、1寸内接

外接式总长:314  内接式总长:295

LZM-40G

150-400m3/h

1.2寸外接、1寸内接

LZM-40G

150-500m3/h

1.2寸外接、1寸内接

LZM-50G

0-600m3/h

2寸外接、2寸内接

外接式总长:400  内接式总长:365

LZM-50G

300-900m3/H

2寸外接、2寸内接
