       涡轮流量计有 液体涡轮流量计和气体涡轮流量计2种;液体涡轮流量计具有结构简单、轻巧、精度高、复现性好、反应灵敏 , 安装维护使用方便等特点,广泛用于测量封闭管道中与不锈钢 1Cr18Ni9Ti 、 2Cr13 及刚玉 AI2O3 、硬质合金不起腐蚀作用 , 且无纤维、颗粒等杂质 , 工作温度下运动粘度小于 5 × 10-6m2/s 的液体 , 对于运动粘度大于 5 × 10-6m2/s 的液体 , 可对流量计进行实液标定后使用 . 若与具有特殊功能的显示仪表配套 , 还可以进行定量控制、超量报警等 , 是流量计量和节能的理想仪表。

      液体涡轮流量计分类传感器脉冲输出型 LWGY-4;LWGY-6;LWGY-10;LWY-15;LWY-20;LWY-25:LWY-40;LWY-50;LWY-65;LWY-80::LWY-100;LWY-125;LWY-150;LWY-200;等液体涡轮流量计;电池供电型液体涡轮流量计:LWGY-4B; LWGY-6B; LWGY-10B;LWY-15B;LWY-20B; LWY-25B LWY-40B LWY-50B LWY-65B LWY-80B LWY-100B LWY-125B LWY-150B LWY-200B等液体涡轮流量计;信号输出型液体涡轮流量计 LWGY-4C LWGY-6C LWGY-10C LWY-15C LWY-20C LWY-25C LWY-40C LWY-50C LWY-65C LWY-80C LWY-100C LWY-125C LWY-150C LWY-200C等;

        气体涡轮流量计电池供电不带补偿型;LWQ-25B LWQ-40B LWQ-50B LWQ-65B LWQ-80B LWQ-100B等气体涡轮流量计信号输出 不带补偿型 LWQ-25C LWQ-40C LWQ-50C LWQ-65C LWQ-80C LWQ-100C 等。气体涡轮流量计信号输出带补偿型 LWQ-25D LWQ-40D LWQ-50D LWQ-65D LWQ-80D LWQ-100D等;



涡轮流量计



        涡轮流量计的分类

1:液体液体涡轮流量计 a .普通型适用于测量低粘度(≤5mpa.s ) 液体体积流量,公称通径为 DN10 ~DN600, 精确度等级为 0 . 25 一 0 . 5 (高精度型为 0.15 使用介质温度为一 20 一+120 ℃ 压力为 6 . 3MPao b .耐腐型 适用于腐蚀性流体,如稀硫酸、稀盐酸、稀硝酸等,一般只有小口径产品 ( DN20 一 DN50 )。 c .高温型 适用于液体温度在 300℃ 以下,被测液体温度受检测线圈耐温性能的限制 . d .低温型 被测流体可低至一 250℃ ,应用于液态氧、液态氮等流体的测量。 e .高粘度型 适应液体粘度达 70 一 400mpa.s ,通常口径愈大粘度可愈高,同一台传感器,当流体粘度增大时会使线性流量的下限值提高,而范围度缩小。

2:气体用气体涡轮流量计 a .普通型 测量洁净气体的流量,公称通径为 DN15 一 DN350 ,流体温度为一 20+ 120 ℃ ,压力为 2 . 5 一 10MPa ,精确度等级 1 级。 b .燃气型 温度压力补偿型气体涡轮流量计 适用于石油气 . 、人工燃气、天然气及液化石油气等,可采取自动注油器润滑保护轴承,避免杂质进人运动部件,提高使用期限。结构大部分采用机械式就地显示装置,亦可用光导纤维技术输出高分辨率的脉冲信号,口径系列为 DN25 一 DN600 ,工作压力≤10mpa ,精确度为土 1 % (或土 0 . 5 % ) 。

        智能涡轮流量计 采用低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的智能仪表,采用双排液晶现场显示,具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正。高清晰液晶显示器同时显示瞬时流量( 4 位有效数字)及累积流量( 8 位有效数字,带清零功能)。所有有效数据掉电后保持 10 年不丢。该类涡轮流量计均为防爆产品,防爆等级为: ExdIIBT6 。 涡轮流量计按照供电方式、是否具备远传信号输出可分为 LWGY- □ B 型和 LWGY- □ C 型; LWGY- □ B 型:供电电源采用 3.2V10AH 锂电池(可连续运行 4 年以上); 无信号输出功能;LWGY- □ C 型:供电电源采用 24VDC 外供电,输出 4-20mA 标准两线制电流信号,并可根据不同的现场需要,可增加 RS485 或 HART 通讯。

       涡轮流量计主要特点

1高精确度,对于液体一般为土 0 . 25 % R 一士 0 . 5 % R ,高精度型可达士 0.15 % R ;而介质为气体,一般为土 1 % R 一士 1 . 5 % R ,特殊专用型为土 0 . 5 % R 一土 1 % R 。在所有流量计中,它属于的。

2 )重复性好,短期重复性可达 0 . 05 %一 0 . 2 % ,正是由于具有良好的重复性,如经常校准或在线校准可得极高的精确度,在贸易结算中是优先选用的流量计。

3 )输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强。

4 )可获得很高的频率信号( 3 一 4kHz ) ,信号分辨力强。

5 ) 范围度宽,中大口径可达 40 : 1 、 10 : 1 ,小口径为 6 : 1 或 5 : 1 。

6 ) 结构紧凑轻巧,安装维护方便,流通能力大。

7 ) 适用高压测量,仪表表体上不必开孔,易制成高压型仪表。

8 ) 专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、井下型、混砂专用型等。

9 ) 可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。

10 )难以长期保持校准特性,需要定期校验。

11 )一般液体 TUF 不适用于较高粘度介质(高粘度型除外),随着粘度的增大,流量计测量下限值提高,范围度缩小,线性度变差。

12 )流体物性(密度、粘度)对仪表特性有较大影响。气体流量计易受密度影响,而液体流量计对粘度变化反应敏感。由于密度和粘度与温度、压力关系密切,在现场温度、压力要根据它们对精确度影响的程度采取补偿措施,才能保持高的计量精度。

13 )流量计受来流流速分布畸变和旋转流的影响较大,传感器上下游侧需设置较长直管(整流器)以缩短直管段长度。

14 )不适于脉动流和混相流的测量。

15 )对被测介质的清洁度要求较高,限制了其使用领域,虽可安装过滤器以适应脏污介质,但亦带来压损增大、维护量增加等副作用。

16 )小口径( DN 50 以下)仪表的流量特性受物性影响严重难以提高。故小口径 TUF 的仪表性能难以提高。

LWQ 型气体涡轮流量传感器

一、概述

LWQ 型气体涡轮流量传感器具有低压和高压计量性能,多种信号输出方式以及对流体扰动的低敏感性,广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

该类涡轮流量产品本身不具备现场显示功能,仅将流量信号以脉冲信号的方式远传输出。仪表价格低廉,集成度高,体积小巧,特别适用于与二次显示仪、 PLC 、 DCS 等计算机控制系统配合使用。



二、产品特点



涡轮,具有更高的稳流和耐腐蚀作用

轴承,使用寿命长

计量室与通气室隔绝,保证了仪表的安全性

流量范围宽( Q max /Q min ≥ 20:1) ,重复性好,精度高(可达 1.0 级),压力损失小,始动流量低,可达 0.6m 3 /h

三、技术参数:

1 . 基本参数:表 1

仪表口径及连接方式

25 、 40 、 50 、 80 、 100 、 150 、 200 、 250 采用法兰连接

25 、 40 可采用螺纹连接

精度等级

± 1.5%R 、± 1%R

量程比

1:10 ; 1:20 ; 1:30

仪表材质

表体: 304 不锈钢; 叶轮:防腐 ABS 或优质铝合金;转换器:铸铝

被测介质温度(℃)

-30 ℃ ~ + 80 ℃

环境条件

介质温度: -30 ℃~ + 80 ℃ ,相对湿度 5 %~ 90 %,大气压力 86 ~ 106Kpa

输出信号

三线制脉冲频率信号,低电平≤ 0.8V 高电平≥ 8V

供电电源

+12VDC 、 +24VDC (可选)

信号传输线

STVPV3 × 0.3

传输距离

≤ 1000m

信号线接口

内螺纹 M20 × 1.5

防爆等级

ExdIIBT6

防护等级

IP65

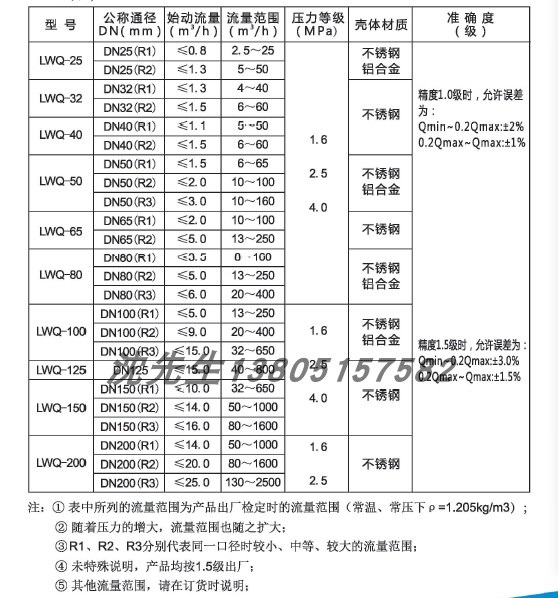

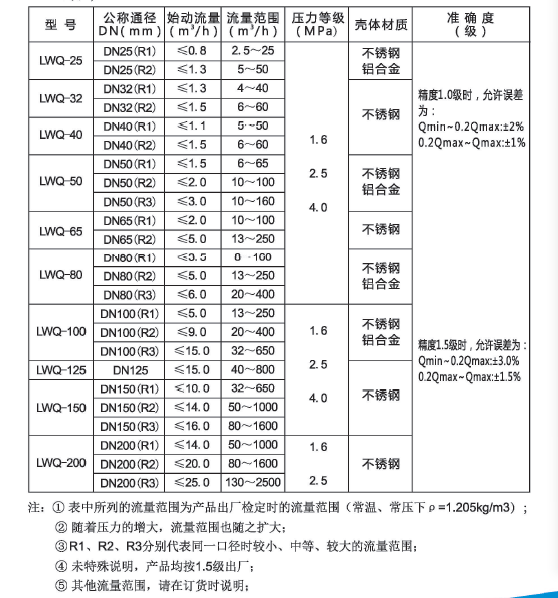

2. 测量范围及工作压力:表 2 (注:表 2 所示测量范围均为工作状态下流量范围)

 (4)、仪表选型

1. 选型说明

用户在选型时,应根据管道公称压力、介质压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。

为使流量计的使用性能佳,流量计的使用流量范围应在( 20% ~ 80% ) Q max 范围内比较合适。

 2. 选型谱表

型 号

说 明

LWQ-

- □

/ □

/ □

类型

N







脉冲输出型气体涡轮流量传感器

仪表口径

25A /B/C

25mm

40A /B

40 mm

50A /B

50 mm

80

80 mm

100

100 mm

150

150 mm

200

200 mm

250

250 mm

300

300 mm

传感器材质

N

基本材质,优质铝合金。(耐压: 1.0MPa )

S

不锈钢材质。(高压防腐型)

特殊结构

A

氧气专用结构(脱油脱脂处理)

B

压缩空气专用结构(高流速设计)

例:选用一台不锈钢材质,脉冲输出型气体涡轮流量计来测量氧气,用户测量范围为 10 -35m 3 /h, 型号为: LWQ - 40A /S/A

 气体涡轮流量计



LWQ-B/C 型气体涡轮流量计

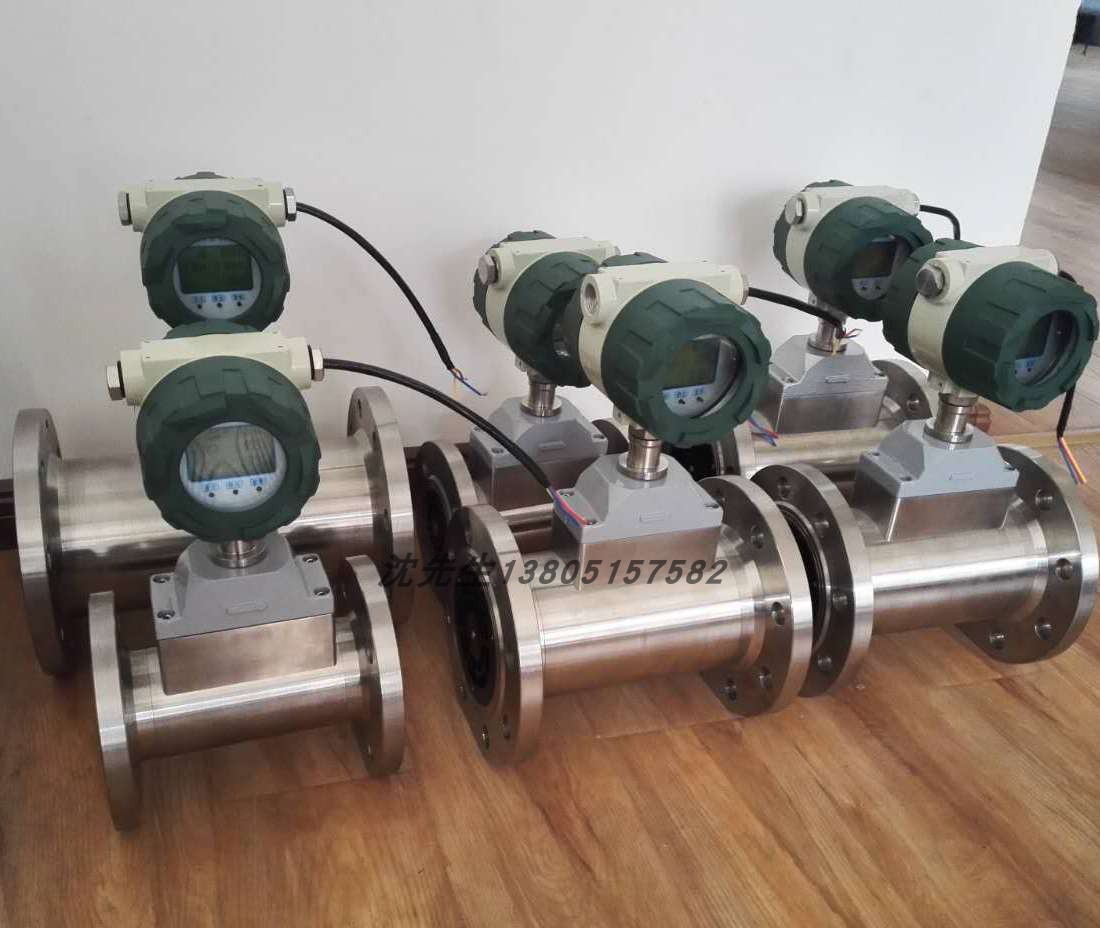

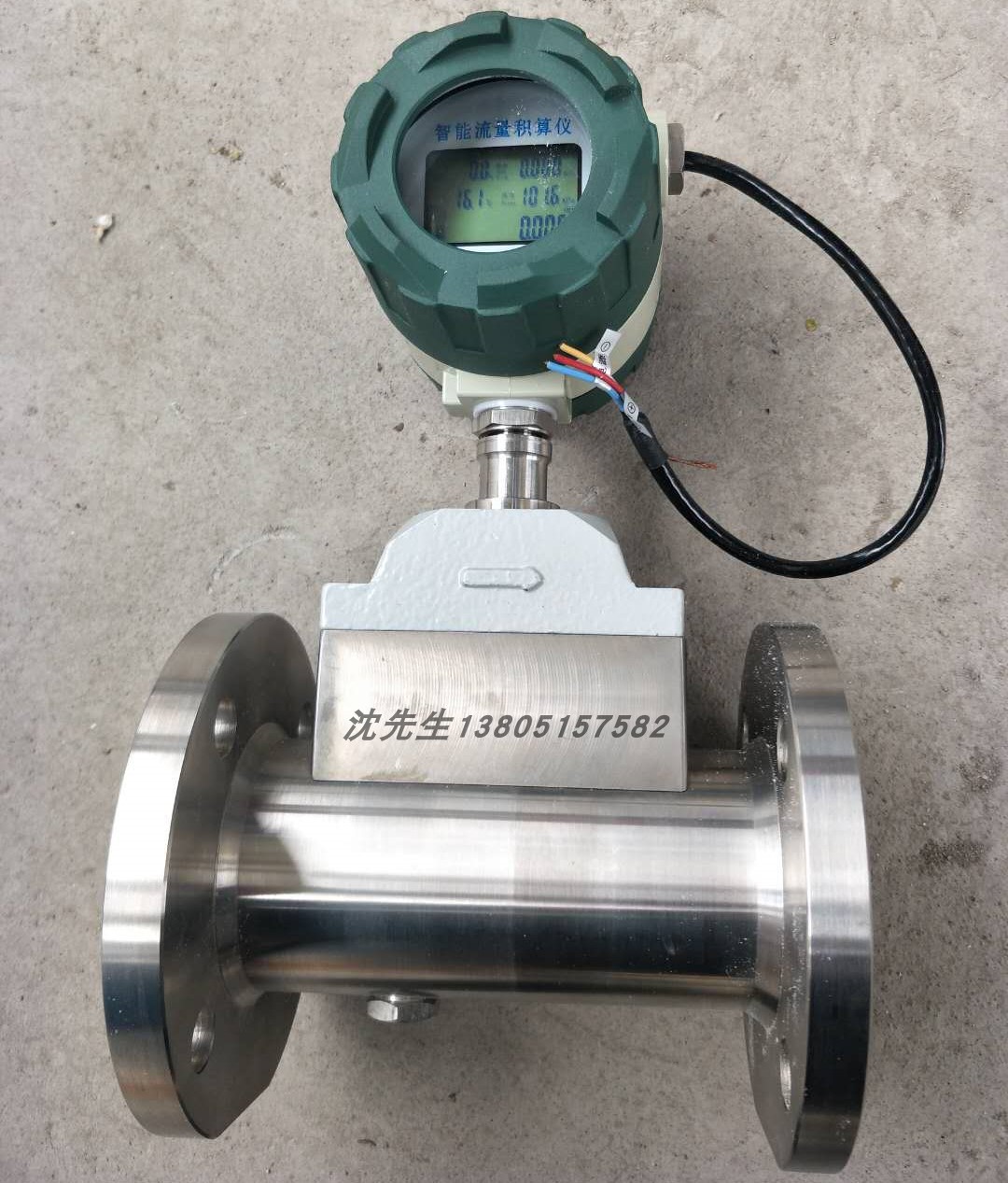

LWQ-B(C) 型气体涡轮流量计具有低压和高压计量性能,多种信号输出方式以及对流体扰动的低敏感性,广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

该类涡轮流量计按照供电方式、是否具备远传信号输出可分为 LWQ- □ B 型和 LWQ- □ C 型。
LWQ- □ B 型:供电电源采用 3.2V10AH 锂电池(可连续运行 3 年以上); 无信号输出功能。
LWQ- □ C 型:供电电源采用 24VDC 外供电,输出 4-20mA 标准两线制电流信号,并可根据不同的现场需要,可增加 RS485 或 HART 通讯。


二、产品特点

涡轮,具有更高的稳流和耐腐蚀作用

轴承,使用寿命长
计量室与通气室隔绝,保证了仪表的安全性
流量范围宽( Q max /Q min ≥ 20:1) ,重复性好,精度高(可达 1.0 级),压力损失小,始动流量低,可达 0.6m 3 /h
仪表具有防爆及防护功能,防爆标志为 Exd Ⅱ BT6 、 Exia Ⅱ CT6 , 防护等级为 IP65
智能化仪表系数多点非线性修正
系统低功耗工作,一节 3.2V10AH 锂电池可连续使用 3 年以上
仪表系数、累计流量值掉电十年不丢

气体涡轮流量计

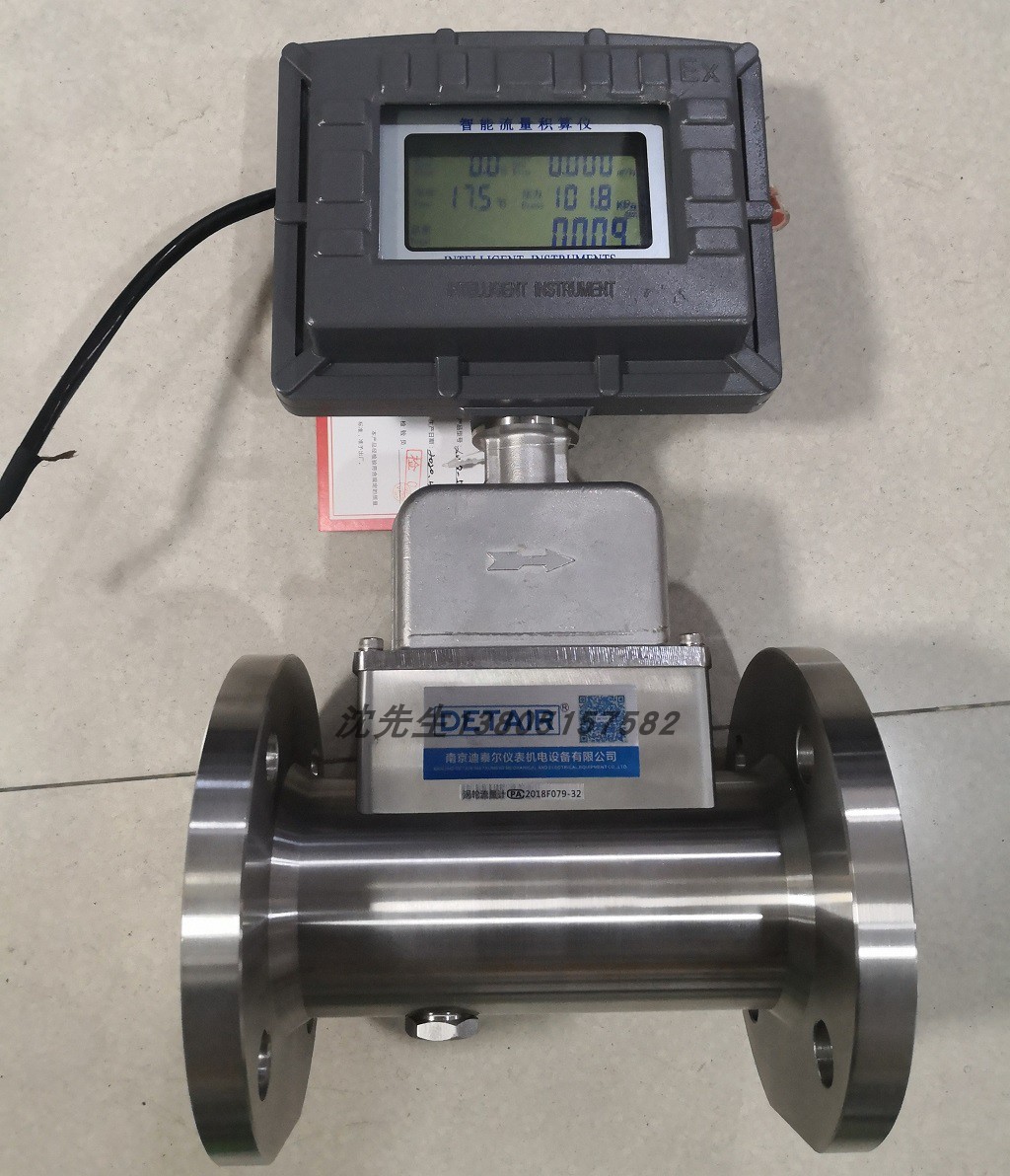

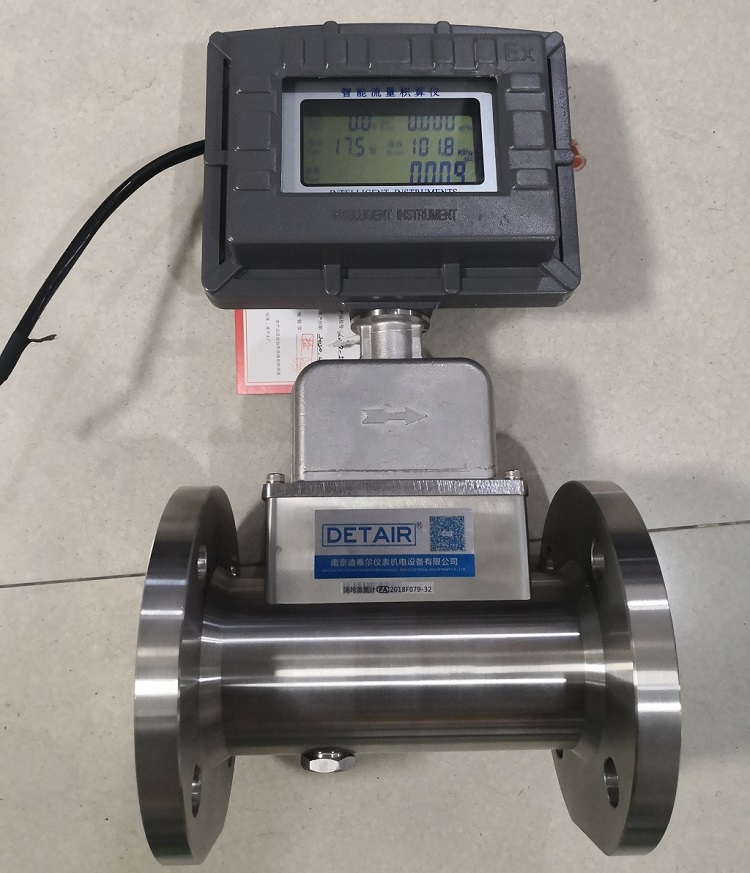

智能温压补偿一体化气体涡轮流量计

一、概述
LWQ-D 有低压和高压计量性能,多种信号输出方式以及对流体扰动的低敏感性,广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
该系列流量计通过微处理单元对由温度和压力检测模拟通道、流量传感器通道采集的信号按照气态方程进行温度压力补偿,自动进行压缩因子修正,在液晶显示器将数据(瞬时流量、日累积流量、总累积流量、温度、压力、时间、日期、电池电量)直观的显示出来,并可输出工况、标况脉冲信号、 4-20mA 、 RS485 、 IC 卡信号等多种通讯信号。仪表采用内置锂电池和外供 24VDC 双供电方式,当用户不需要任何信号输出功能时可不用对仪表 24VDC 外供电,仪表自动切换到内置锂电池供电,电池电量可连续工作 3 年以上。该类涡轮流量计为防爆产品,防爆等级为: ExdIIBT6 。

二、产品特点
涡轮,具有更高的稳流和耐腐蚀作用
轴承,使用寿命长
计量室与通气室隔绝,保证了仪表的安全性
可检测被测气体的温度、压力和流量,能进行流量自动跟踪补偿,并显示标准状态下( P b =101.325KPa,T b =293.15K )的气体体积累积量; 可实时查询温度压力数值
流量范围宽( Q max /Q min ≥ 20:1) ,重复性好,精度高(可达 1.0 级),压力损失小, 始动流量低,可达 0.6m 3 /h
智能化仪表系数多点非线性修正
内置式压力、温度传感器,安全性能高、结构紧凑、外形美观
仪表具有防爆及防护功能,防爆标志为 Exd Ⅱ BT6 、 Exia Ⅱ CT6 , 防护等级为 IP65
系统低功耗工作,一节 3.2V10AH 锂电池可连续使用 3 年以上
仪表系数、累计流量值掉电十年不丢
