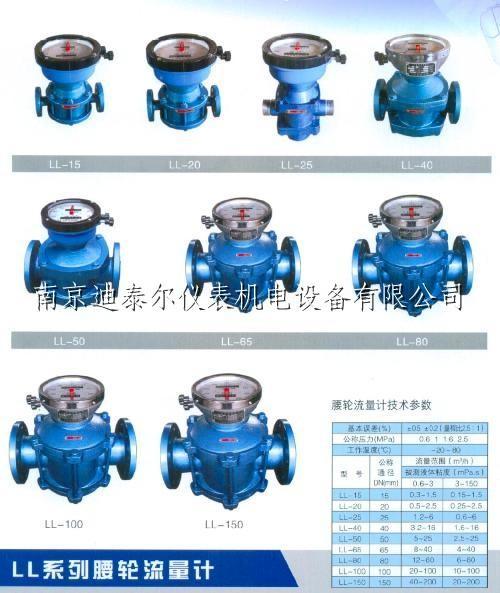

腰轮流量计

腰轮流量计

LL系列腰轮流量计是一种容积式流量测量仪表,可用来连续测量管道中流过液体的体积流量。其工作原理是,当被测液体流经计量腔时,在流量计的进出口形成压差,腰轮在此压差的推动下旋转(见图a 、b 、c 、d )。同时通过固定在腰轮轴上的一对驱动齿轮,使两个腰轮保持连续转动。转动的圈数,通过齿轮传动、密封减速机构,带动计数器和指针转动,从而显示出流过流量计体积数量。

Ll型腰轮流量计设计新颖,外形美观。具有重量轻、精度高,安装使用方便等特点。是容积式流量计的典型产品之一。广泛用于石化、电力、冶金、交通、国防以及商贸等部门对汽油、煤油及轻柴油等油品的计量。

主要技术性能

工作压力(MPa):0.6、1.0、1.6、2.5、4.0

工作温度(℃):-10℃~60℃

介质粘度(mPa.s):0.6~150

精确度等级:0.5 0.2

LL型腰轮流量计是一种容积式流量测量仪表,用以测量封闭管中流体的体积流量。
就地显示累积流量,并有远传输出接口,与相应的光电式电脉冲转换器和流量积算仪配套,可进行远程测量,显示和控制。
精度高,重复性好,范围度大,对流量计前后直管段要求不高。
适用较高粘度流体,流体粘度变化对示值影响较小。
适用无腐蚀性能的流体,如原油,石油制品
(柴油,润滑油等)。

工作原理

当被测液体流经计量腔时,流量计的进口端形成一个差压,在此压力推动下,使腰轮旋转,同时通过固定在腰轮轴上的一对驱动齿轮,使两个腰轮交换驱动旋转,由于计量腔的容积是一个固定值,所以,被测液体的流量与腰轮转数成正比,并通过的传动比的变速机构传给计数器,计数器的累计值即是被测液体在某段时间内的体积流量。



公称
通径
DN(mm)

流量
m^3/h
基本误差限(%) 介质温度
°c
远传输出
轴转速
m^3/r
公称压力MPa 大压力损失
MPa
粘度范围mPa·s
范围度
5:1
范围度
10:1
15 2.5 ±0.2 ±0.5 0~120 0.001 6.3 <0.04 3~5000
25 6
40 16
50 25 0.01 1.6

2.5

4.0

6.3
80 60
100 100
150 250 0.1
200 400
250 600
300 1000

 注:温度大于120℃,需特殊订货
