力值显示控制仪适用于拉力、压力、冲击力、张力及重量的测量控制,有数个各有特点的系列产品,能满足各类应用需求。
这些系列产品的差异体现在精度、速度、尺寸、供电方式及成本方面。
■ CHB是经济型,不能选配开入、变送、通讯功能。
■ 配接电流、电压输出变送器的应选用XSB2或XSB2E系列。
■ 仪表供电为直流的应选用XSB2或XSB2E系列。
■ XSB3和XSB5的基本性能相同。XSB5有更多的外部控制开入和控制输出,可实现更多的逻辑控制功能。
■ XSB7具备6+8位双显示,标配4点外部控制开入和8点OC门控制输出,6线制传感器接线。
■ CHB、XSB2、XSB2E的速度为每秒10次。
■ XSB3、XSB5的速度为每秒80次。
■ XSB7的速度为每秒200次。
■ CHB、XSB3、XSB5、XSB7为比例测量方式,精度及温漂优于XSB2和XSB2E。
■ 需要传感器为6线制接线的,应选XSB7。

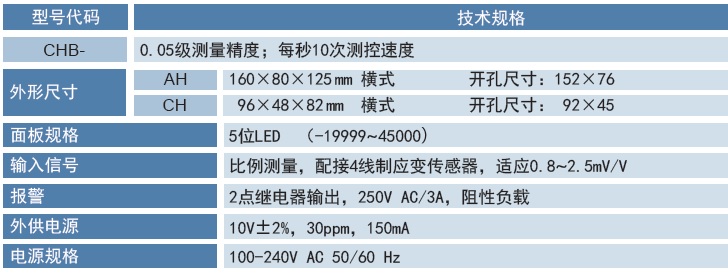

CHB力值显示控制仪

■ 0.05级测量精度,每秒10次测控速度
■ 净重、毛重、峰值、谷值处理及切换显示
■ 上限、下限、偏差、范围6种报警方式
■ 零位跟踪、判稳、开机自动清零功能
■ 报警状态、工程量单位指示灯

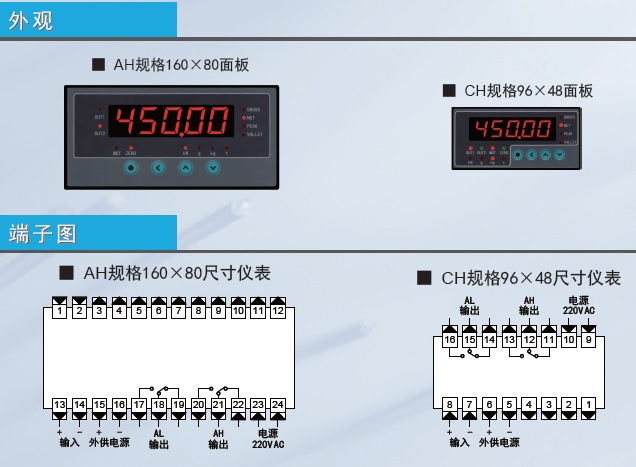

CHB

CHB
① CHB是一款经济型力值、测力仪表。
② 具有净重、毛重显示,峰谷值显示,可随时切换。
③ 2路比较输出。可选6种报警方式,HH、LL、HP-A、LP-A、HLPA、n-HL。
④ 峰值谷值使用2个比较值作为门限值。当实时重量超过峰值门限值时进行峰值比较。当实时重量低于谷值门限值时进行谷值比较。
⑤ 具有零位自动跟踪功能、判稳功能、开机自动清零功能等。
⑥ 指示灯定义:12个指示灯,报警1、报警2、稳定、零点、毛重、净重、峰值、谷值、t、kg、g、kN。


内容

代码及说明

CHB

尺寸为160×80,输入信号为毫伏输入,5位显示、2点报警、一路精密外供(150MA)

XSB-I(A)力值显示控制仪
① 50次/秒的采样速度,基本误差±0.05%F·S(铝合金外壳);
② 配接电阻应变式传感器,适用于测量与控制。5键操作方式


内容

代码说明

XSB-I(A)/

1点开关量输入——用于外部清零;1路外供精密电源(≥200mA)

外形
尺寸

A—

160(W)×84(H)×125(L)

面板形式

H

横式

显示形式

1

单显

比较输出类型,没有可省略

TO

4点OC门输出

TR

4点继电器输出

模拟量输出

A0

无输出

A1

电流输出(4~20)mA

A2

电压输出(1~5)V

通讯接口

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

打印功能

P

打印接口

P1

一体化打印(需定制)

仪表电源

V0

100V AC~240V AC

非标准功能

N

N表示非标功能

Modbus通讯协议选项

-M



注意:1、XSB-A与XSB-I的区别主要是带16段折线修正;
2、XSB-A无Modbus通讯协议;

XSB-IC系列力值显示控制仪
① 50次/秒的采样速度,基本误差±0.05%F·S;
② 配接电阻应变式传感器,适用于测量与控制。5键操作方式
③ 外形尺寸:96×48(横) (铝合金外壳);
④ 仪表电源:220V AC


内容

代码及说明

XSB-IC—

1点开关量输入——用于外部清零;2点继电器输出——用于比较控制输出,可以组态6种输出方式;1路外供精密电源 10V(≥150mA)

输出接口

□□

输出接口,可以增加变送、通讯功能,但变送、通讯功能只能选其一,不能同时增加。没有可省略。

A1

(4~20)mA

S1

RS-232

S2

RS-485

Modbus通讯协议选项

-M



XSB-II包装机控制器
① 仪表适用于包装控制,可以配接各种电阻应变式传感器。尤其适用于大小均匀颗粒状的固体物料包装。具有包装总计数和总累积量显示;② 外形尺寸:160×80(横);③ 仪表电源:220V AC


内容

代码及说明

XSB-II—

5点开关量输入——用于启动、允许下料、误差报警复位、允许卸料、夹袋信号
5点开关量输出——分别用于粗计量输出、精计量输出、误差报警输出、夹袋输出、卸料输出
外供精密电源 10V(≥200mA)

比较输出类型

T

O:表示OC门输出,R:表示继电器输出

通讯接口

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

打印接口

P

P表示打印功能

大屏显示器接口

D

有大屏显示器接口,没有可省略

CT600.W快速力值控制器


内容

代码说明

CT600.W

1、98(W)98(W) ×50(H) ×162(L)不含透明罩或106(W)×55(H) ×165(L)含透明罩;
2、荷重输入、控制输入(可通过参数选择);
3、力值显示、累计配料(可通参数选择)
4、变送输入1路12位D/A电流输出(0、4~20)mA或1路16位D/A电流输出(0、4~20)mA(可选);
5、通讯接口:RS-232MODBUS RTU接口或RS-485MODBUS RTU接口(可选)
6、仪表电源220 V AC

CT600.B1(2) 液晶皮带秤


内容

代码及说明

CT600.B



仪表形态



1

盘装式

2

壁挂式
